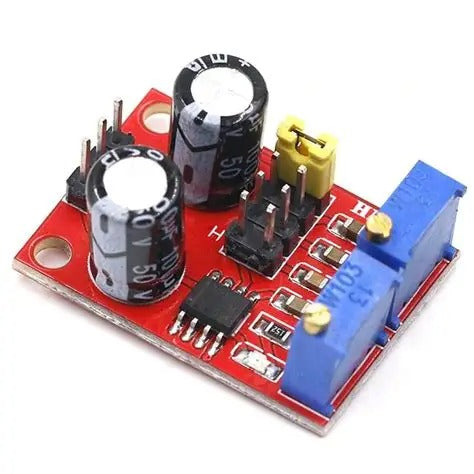

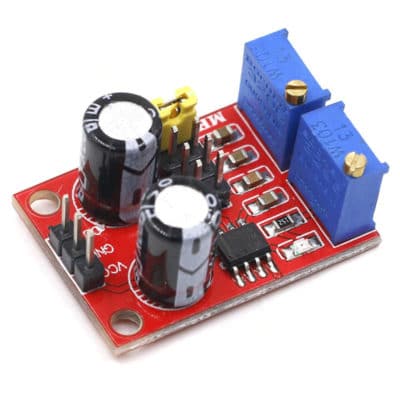

Módulo generador de señales cuadradas ajustable NE555 con rango de 1Hz a 200kHz, amplitud regulable y LED indicador de salida. Ideal para proyectos electrónicos.

El Módulo generador de señales cuadradas ajustable NE555 es una herramienta práctica y confiable para proyectos de electrónica, prototipado y pruebas de laboratorio. Basado en el popular temporizador NE555, este módulo permite generar ondas cuadradas con un rango de frecuencia amplio y configurable, lo que lo hace útil tanto en aplicaciones educativas como en desarrollos profesionales.

Este generador ofrece un rango de salida que abarca desde 1Hz hasta 200kHz, dividido en cuatro niveles de frecuencia ajustables (1–50Hz, 50Hz–1kHz, 1kHz–10kHz y 10kHz–200kHz). Gracias a esta versatilidad, es posible emplearlo en circuitos de temporización, simulación de señales, control de motores o incluso en pruebas de dispositivos digitales y analógicos.

El Módulo generador de señales cuadradas ajustable NE555 admite voltajes de entrada desde 5V hasta 15V DC. La amplitud de salida varía entre 4.2V V-PP y 11.4V V-PP, dependiendo de la tensión de alimentación utilizada. Además, cuenta con un LED indicador que permite visualizar el estado de la señal generada, facilitando el ajuste y verificación del funcionamiento en tiempo real.

Su diseño compacto y de bajo consumo lo convierten en un dispositivo indispensable para estudiantes, aficionados y profesionales que buscan un generador de señales confiable y fácil de integrar en proyectos electrónicos. Con una corriente de salida de hasta 35mA a 12V, ofrece un desempeño adecuado para múltiples pruebas y aplicaciones en prototipado rápido.

Funciones destacadas del “Módulo generador de señales cuadradas ajustable NE555”:

• Generación de señales cuadradas en un amplio rango de frecuencia (1Hz a 200kHz).
• Ajuste continuo de la frecuencia según necesidades del proyecto.
• Amplitud de salida hasta 11.4V V-PP.
• LED indicador de estado de la señal de salida.
• Consumo energético reducido con diversas opciones de alimentación (5V–15V).
• Diseño compacto y ligero, fácil de integrar en prototipos.

Aplicaciones comunes:

• Generación de señales PWM para control de motores.
• Circuitos de temporización y osciladores.
• Pruebas de sistemas digitales y analógicos.
• Uso educativo en proyectos de laboratorio.
• Señales de reloj y simulación de entradas en prototipos electrónicos.

Características técnicas:

• Chip principal: NE555.
• Voltaje de entrada: 5V–15V DC.
• Corriente de entrada: 100mA.
• Amplitud de salida: 4.2V V-PP a 11.4V V-PP.
• Corriente de salida máxima: 15mA (5V), 35mA (12V).
• Rango de frecuencia:
  • 1Hz–50Hz
  • 50Hz–1kHz
  • 1kHz–10kHz
  • 10kHz–200kHz
