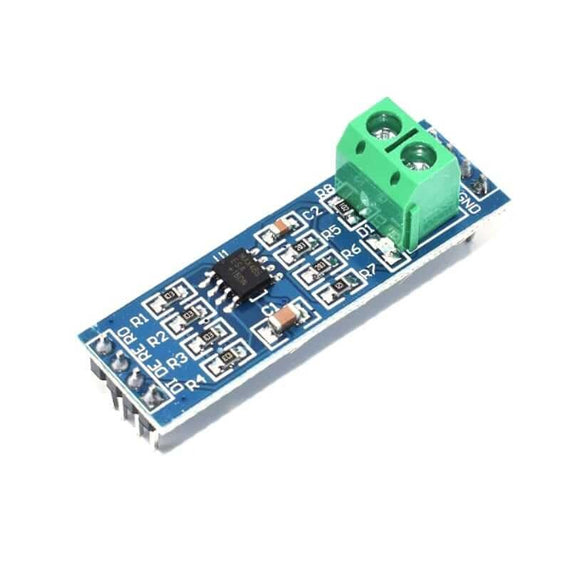

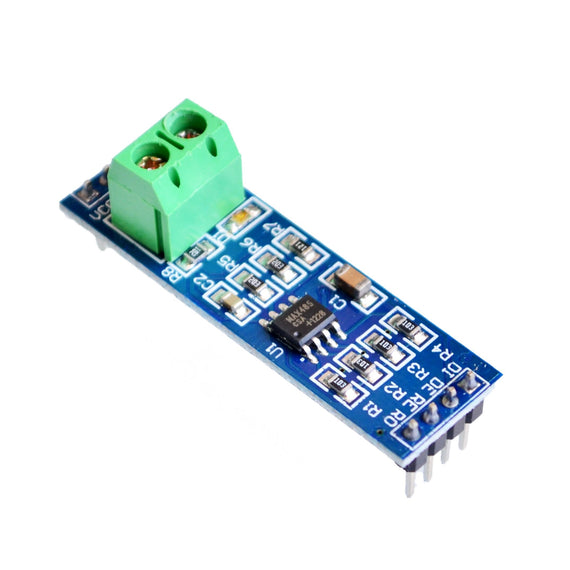

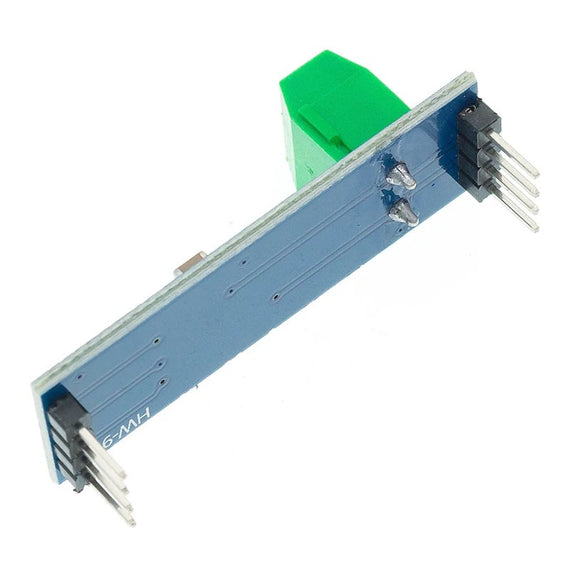

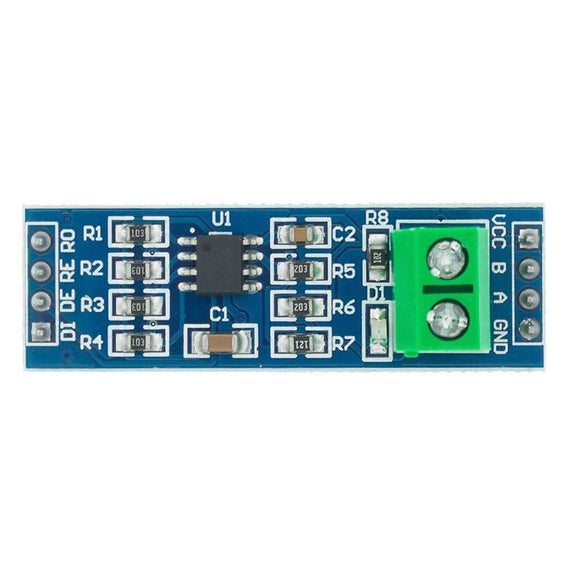

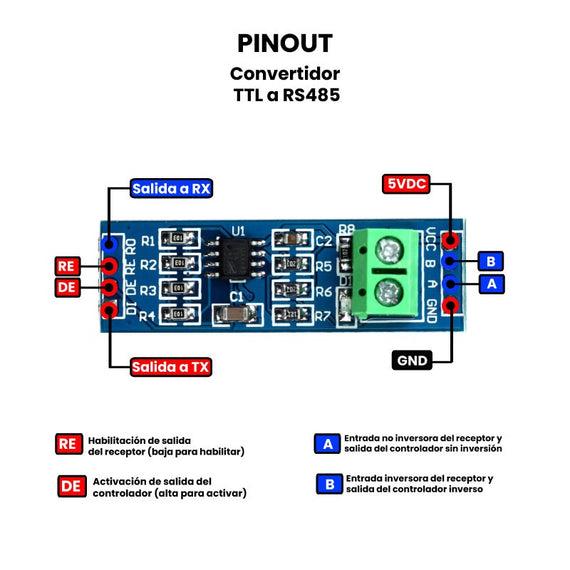

El convertidor TTL a RS485 es un módulo electrónico que permite la comunicación entre dispositivos que utilizan niveles de señal TTL (Transistor-Transistor Logic), como microcontroladores y dispositivos que operan bajo el protocolo RS485, un estándar de comunicación serial diferencial ampliamente usado en entornos industriales. Su funcionamiento consiste en convertir las señales digitales TTL (típicamente de 0 a 5V o 3.3V) en señales diferenciales compatibles con RS485, que viajan por dos líneas (A y B) y permiten comunicaciones estables a largas distancias y con alta inmunidad al ruido. El módulo incluye un circuito transceptor (como el MAX485) que maneja la conversión bidireccional de datos, posibilitando una comunicación semidúplex entre múltiples dispositivos conectados en bus.

Sus aplicaciones incluyen sistemas de automatización industrial, redes de sensores distribuidos, instrumentación remota, comunicación Modbus RTU, control de motores, y sistemas domóticos. Es ampliamente compatible con tarjetas de desarrollo como Arduino (UNO, Mega, Nano), ESP8266, ESP32, STM32, Raspberry Pi, y otros microcontroladores que operen con señales TTL. El convertidor permite que estos dispositivos se comuniquen de manera eficiente con módulos industriales o entre sí, incluso en entornos eléctricos ruidosos o a distancias de hasta 1.2 km, utilizando solo dos cables (líneas A y B). Su integración es sencilla y económica, lo que lo hace ideal para proyectos profesionales y educativos que requieran comunicaciones seriales estables.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Convertidor TTL a RS485.
• Modelo: MAX-485.
• Chip: MAX485ESA.
• Color de PCB: Azul.
• Voltaje de Operación: 5 VDC.
• Corriente de Operación: 120 uA ~ 500 uA.
• Transferencia Máxima: de hasta 2.5 mbps.
• Potencia de Operación: 830 mW.
• Tipo de Comunicación: Half-Duplex
• Velocidad Máxima: De 10 Mbit/s (a 12 metros).
• Longitud máxima de alcance de 1200 metros (a 100 kbit/s).

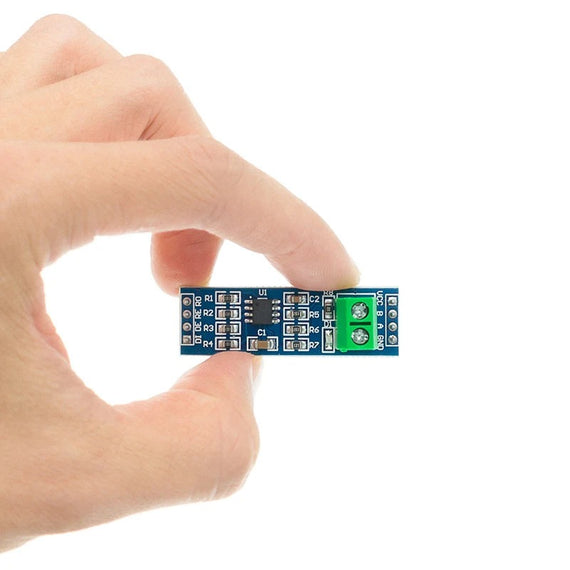

• Dimensiones: 45 mm x 15 mm x 20 mm.
• Peso: 5 g.
