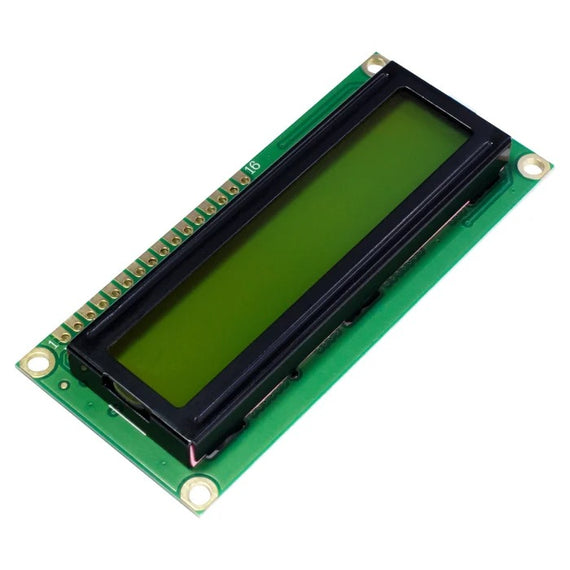

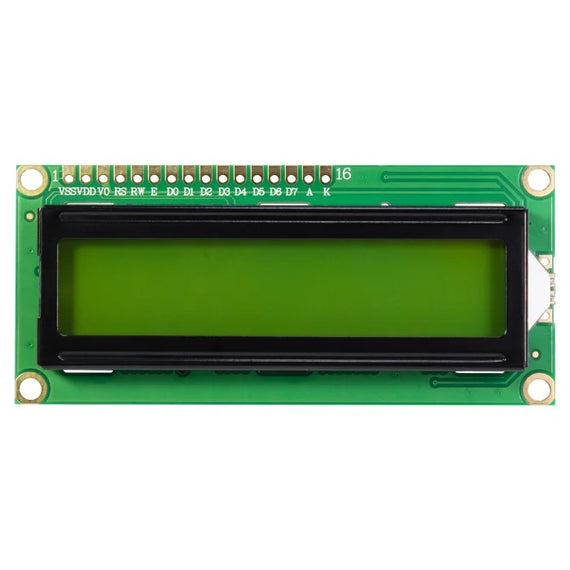

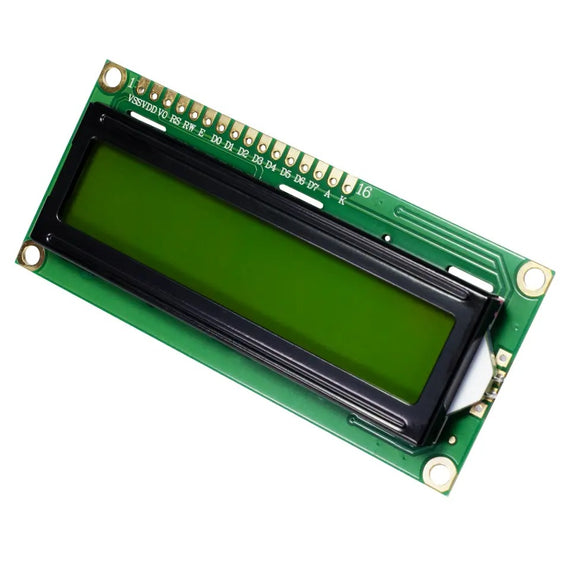

Pantalla o display LCD de 16×2 caracteres alfanumérica, ideal para visualizar datos o como interfaz de usuario en proyectos con Arduino, Raspberry Pi y otros microcontroladores.

El chip controlador de esta pantalla es extremadamente común y el código necesario se encuentra disponible libremente en internet. Se puede utilizar fácilmente con cualquier microcontrolador que tenga al menos 6 pines disponibles, ya que para su conexión se utiliza un bus paralelo de 4 u 8 bits y al menos dos señales de control.

En Arduino podemos utilizarla sin necesidad de instalar software adicional gracias a la librería LiquidCrystal y en general la mayoría de las plataformas cuentan con alguna librería o biblioteca de software para manejar este tipo de displays.

Características y especificaciones

• Marca: Genérico
• Modelo / Número de parte: 1602A
• Tipo de display: Alfanumérico, Monocromático
• Tecnología de display: LCD
• Resolución: 2 lineas de 16 caracteres de 8 x 5 píxeles cada uno
• Tamaño diagonal: 71 mm
• Área visible: 14.5 x 69.6 mm
• Controlador gráfico: Compatible con HD44780
• Controlador y panel táctil: Ninguno
• Interfaz: Bus paralelo de 4 u 8 bits + 3 señales de control
• Voltaje de alimentación: 5 VDC ± 10 %
• Corriente típica (sin backlight): 1.1 mA
• Color de iluminación: disponible en colores
  • Retroiluminación verde, letras negras
  • Retroiluminación azul, letras blancas
• Otras características:
  • Perforaciones para montaje con tornillos 2.8 mm de diámetro
  • Apto para interfaces de usuario sencillas
  • Ideal para prácticas escolares
• Peso: 32 gramos
• Dimensiones:
  • Largo: 8.0 cm
  • Ancho: 3.6 cm
  • Alto: 1.1 cm
