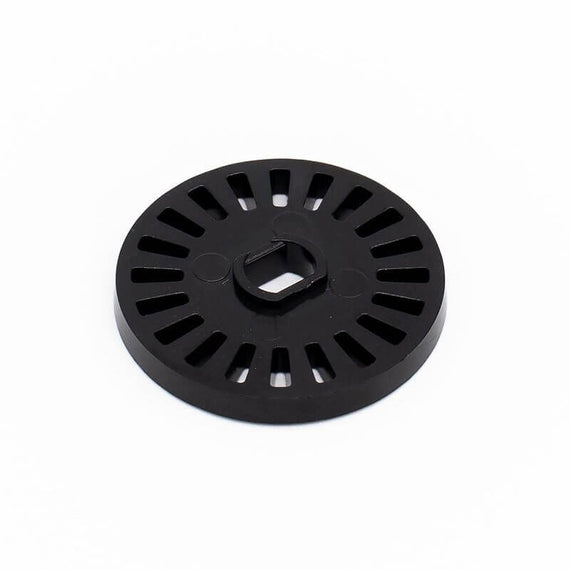

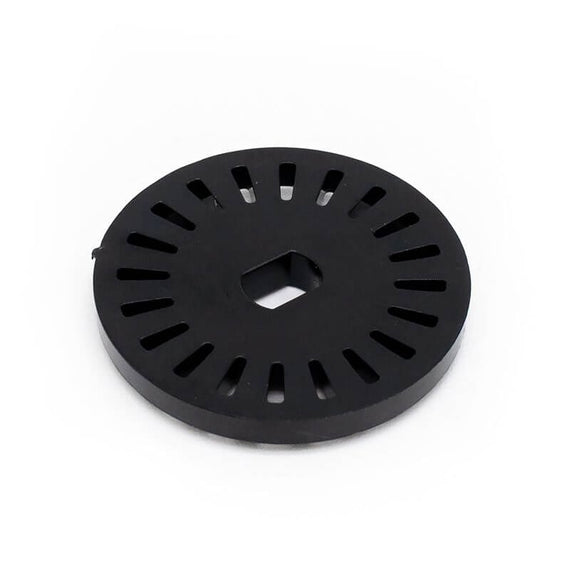

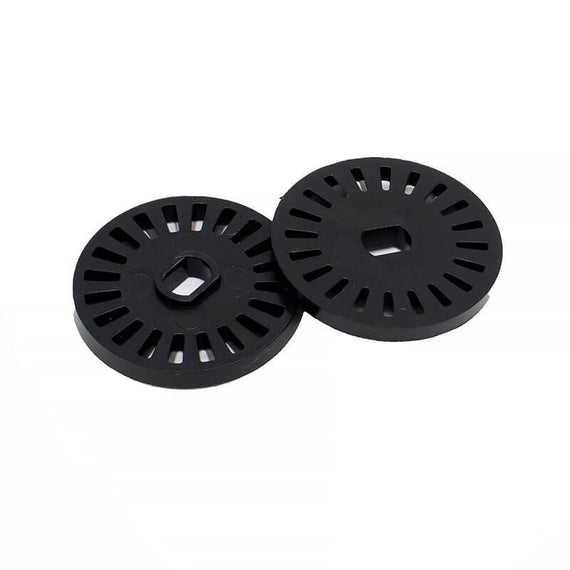

El Disco Encoder para Sensor de Velocidad es un componente esencial en los sistemas de medición de movimiento rotacional. Está fabricado  en plástico y cuenta con una serie de 20 ranuras equidistantes alrededor de su circunferencia. Cuando este disco gira entre un emisor y un receptor fotoeléctrico, las ranuras interrumpen periódicamente el haz de luz, generando pulsos eléctricos. Cada ranura corresponde a un pulso, por lo que al contar la cantidad de pulsos en un tiempo determinado, es posible calcular la velocidad de rotación, la dirección e incluso la posición angular del eje donde está montado.

El Disco Encoder para Sensor de Velocidad se utiliza principalmente para medir la velocidad y la posición de ejes en sistemas mecánicos rotativos, convirtiendo el movimiento angular en señales eléctricas precisas. Sus aplicaciones son muy variadas: se encuentra en motores eléctricos, robots industriales, impresoras 3D, maquinaria CNC, vehículos eléctricos y sistemas de automatización, donde permite un control exacto del movimiento y la sincronización de procesos. Este disco está diseñado para colocarse en los ejes de motores o motorreductores que tengan un eje con dimensiones de 5.5 mm x 3.5 mm. Es utilizado en la mayoría de los clásicos motores amarillos es compatible con diferentes sensores de velocidad ópticos como por ejemplo el módulo F249 o HC-020K.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Disco Encoder.
• Material: Plástico.
• Color: Negro.
• Ranuras: 20.
• Diámetro Exterior: 26 mm.
• Diámetro eje: 5.5 mm x 3.5 mm aproximadamente.
• Espesor: 3 mm.
• Peso: 2 g.
