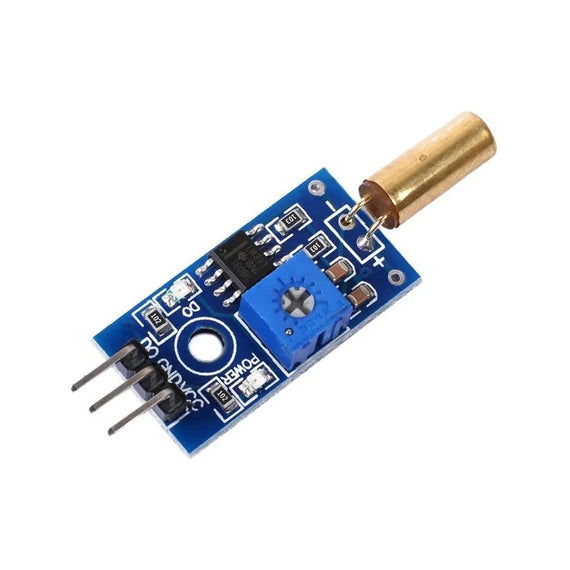

El SW-520D Módulo Sensor de Inclinación es un dispositivo electrónico diseñado para detectar cambios en la posición o inclinación de un objeto. Su funcionamiento se basa en un interruptor de bola metálica alojado dentro del sensor, el cual cierra o abre el circuito según el ángulo en que se encuentre. Cuando el módulo se inclina o se mueve, la bola metálica se desplaza y establece o interrumpe el contacto eléctrico, generando una señal que el circuito comparador (generalmente un LM393) interpreta como una salida digital. Este comportamiento permite detectar si un dispositivo está vertical, inclinado o en movimiento, y el módulo incluye además un potenciómetro para ajustar la sensibilidad, junto con un LED indicador que se enciende al detectar inclinación.

El SW-520D Módulo Sensor de Inclinación se utiliza en una amplia variedad de proyectos y aplicaciones electrónicas que requieren detectar movimiento, balanceo o inclinación, como en sistemas de alarma antirrobo, robots equilibradores, dispositivos de nivelación, detección de caídas o activación automática de luces o alarmas según la posición del objeto. Gracias a su salida digital simple, puede integrarse fácilmente con tarjetas de desarrollo como Arduino, ESP32, ESP8266, Raspberry Pi y STM32, permitiendo que los cambios de inclinación se traduzcan en acciones o eventos programados dentro de un sistema automatizado.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Sensor: SW-520D
• Tipo: Sensor de inclinación.
• Detecta los cambios de ángulo del sensor y devuelve un valor digital.
• Voltaje de alimentación: 3.3 – 5 VDC.
• Consumo: <25 mA.
• Comparador: LM393.
• Forma de salida: Salida de interruptor digital (0 y 1).
• Sensibilidad ajustable mediante potenciómetro.
• Led de PWR enciende cuando se ingresa voltaje de alimentación.
• Led de estado se mantiene encendido al no detectar inclinación, cuando detecta inclinación el led se apaga.
• Tiene un agujero que permite fijar el sensor a una superficie u objeto.
• Diámetro del Agujero: 3 mm.

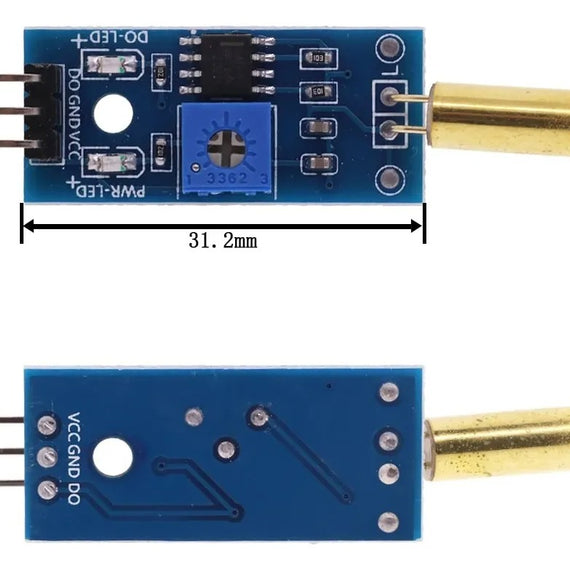

• Dimensiones: 35 mm x 15 mm x 10 mm.
• Peso: 4 g.
