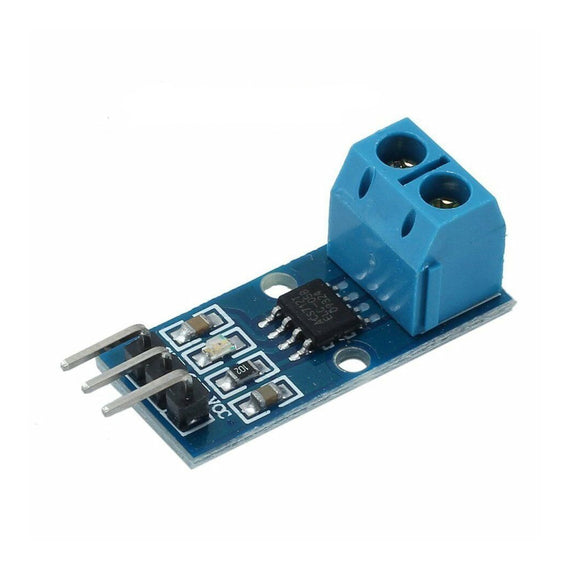

El sensor de corriente ACS712 30A es un módulo basado en el circuito integrado ACS712 de Allegro Microsystems, diseñado para medir corrientes tanto AC como DC de hasta ±30 amperios. Su funcionamiento se basa en el efecto Hall, que permite detectar el campo magnético generado por la corriente que circula a través de un conductor interno, sin necesidad de contacto directo con la línea de alta corriente. El sensor convierte esta información en una señal de voltaje analógica proporcional a la corriente detectada, la cual puede ser leída fácilmente por un microcontrolador o sistema de adquisición de datos. Opera típicamente con una alimentación de 5V y entrega una salida centrada en 2.5V (sin corriente), variando hacia arriba o hacia abajo dependiendo de la dirección y magnitud de la corriente. Este sensor es muy útil en aplicaciones como monitoreo de consumo eléctrico, protección de circuitos, control de motores, sistemas de energía renovable y proyectos de automatización donde se requiere medir o supervisar el flujo de corriente en tiempo real.

Es ideal para sistemas de protección de circuitos, control de motores, fuentes de alimentación, monitoreo de consumo energético, inversores solares, y proyectos de automatización industrial o doméstica. Gracias a su salida analógica proporcional a la corriente detectada, es compatible con diversas tarjetas de programación y desarrollo, como Arduino (UNO, Mega, Nano), ESP8266, ESP32, STM32, y Raspberry Pi (con conversor ADC externo, si es necesario). Estas plataformas pueden leer la señal del sensor a través de una entrada analógica para procesarla, visualizarla o activar alertas o acciones según el comportamiento del sistema eléctrico. Su facilidad de uso y bajo costo lo hacen muy popular tanto en entornos educativos como en aplicaciones profesionales.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: ACS712ELCTR-30A-T.
• Sensor de corriente: ACS712.
• Voltaje de Trabajo: 5 VDC.
• Rango Máximo: (+/-) 30 A.
• Salida análoga: 100 mV/A.
• Salida cuando no detecta corriente: 2 VCC.
• Sensibilidad: 66 mV/A.
• Resistencia interna: 1.2 mΩ.
• Indicador: LED.
• Mínimo voltaje de aislamiento entre pines 1-4 a pines 5-8: 2.1 kVRM.
• Dimensiones: 30 mm x 13 mm x 10 mm.
• Peso: 4 g.
