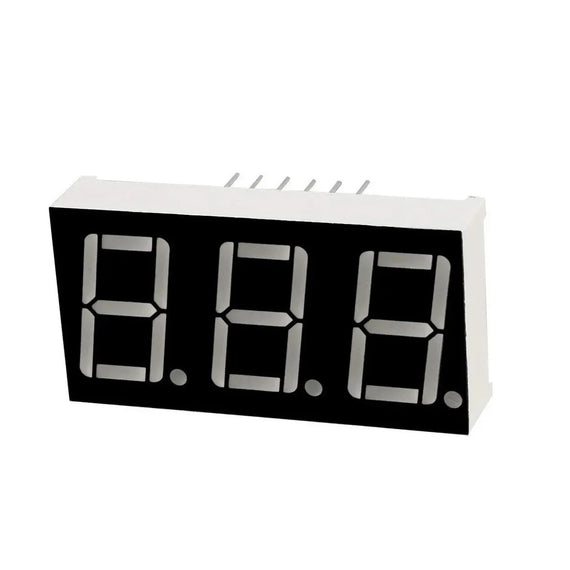

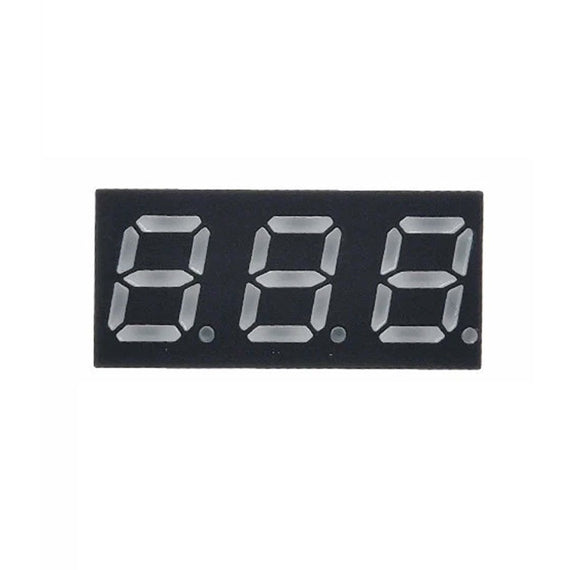

El Display 7 segmentos - 3 dígitos Ánodo Común, internamente cada digito esta compuesto con 7 leds en segmentos y 1 led en forma de punto, tenido en total 8 leds por digito los cuales tienen el pin positivo (ÁNODO) unidos. Cada digito tiene el ÁNODO común por separado y comparten los pines de los segmentos. Para usar con microcontroladores se conecta como si fueran leds, basta con conectar una resistencia de 330 o 220 por cada segmento.

ESPECIFICACIONES TÉCNICAS

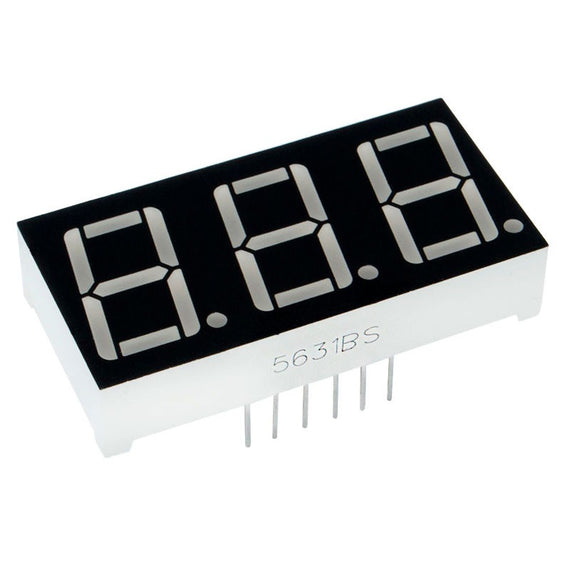

• Modelo:5631BS
• Tipo: Ánodo común
• Cantidad de dígitos: 3
• Color: Rojo
• Corriente por segmento: 20 mA
• Tamaño del dígito: 0.56" (14.2 mm)
• Tamaño del módulo:37.6x19x8 mm
• Peso: 7g
