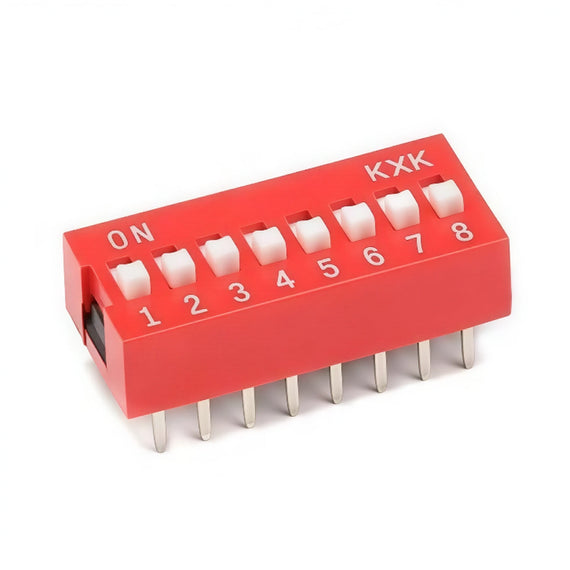

El DIP switch es un componente del tipo pasivo que permite controlar el encendido o apagado de varios circuitos dependiendo de la configuración con la que se adquiera. En nuestra tienda podrás encontrar variantes de 4, 6 y 8 canales independientes. Gracias a su pequeño tamaño se pueden utilizar en protoboard y en circuitos electrónicos realizados en una placa de circuito impreso o placa perforada.

El DIP switch generalmente se utiliza para definir el estado de las entradas de un circuito digital, pudiendo con esto definir su comportamiento. Es entonces un dispositivo de entrada y/o una forma de configurar el comportamiento de un circuito electrónico. Se puede usar tanto con microcontroladores y tarjetas de desarrollo como con circuitos lógicos combinacionales o secuenciales. Debido a su versatilidad es un componente indispensable para estudiantes y profesionales de la electrónica.

El nombre de este dispositivo proviene de la distribución de sus terminales, que es compatible con el empaquetado dual in-line package (empaquetado de doble hilera) que se usa también para el montaje de circuitos integrados del tipo through-hole.

Los interruptores DIP tienen una capacidad muy limitada para conducir corriente, por lo que no se recomienda su uso para el control de motores o cargas que demanden mucha corriente. Se utilizan principalmente con señales lógicas de 5 y 3.3 volts de baja corriente.

Características y especificaciones de DIP switch

• Encapsulado: DIP
• Tipo de mecanismo: Interruptor deslizante
• Vida útil: 3000 ciclos
• Voltaje de operación (recomendado): 24 VDC
• Corriente máxima: 25 mA
• Resistencia de contacto: 50mΩ
• Separación entre pines: 2.54 mm (0.1 pulgadas)
• Separación entre hileras de pines: 7.46 mm (0.3 pulgadas)
• Desplazamiento del switch: 2 mm
• Resistencia de aislamiento: 100MΩ mínimo @ 500 VDC
• Rigidez dieléctrica: 500 VAC / 1 minuto
• Disponible en versión de 4, 6 y 8 vías
