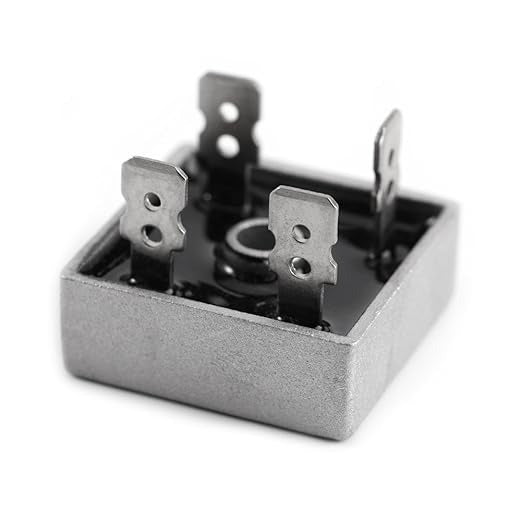

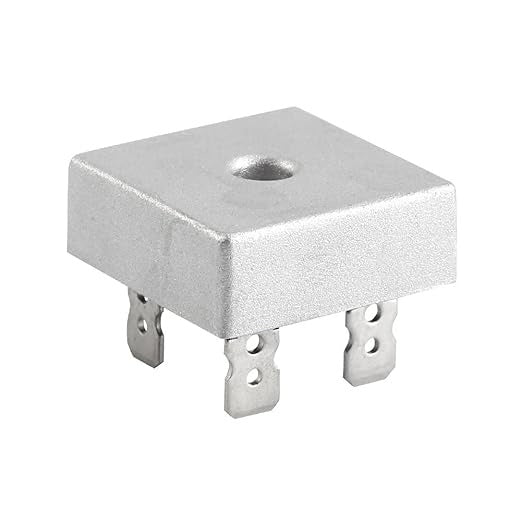

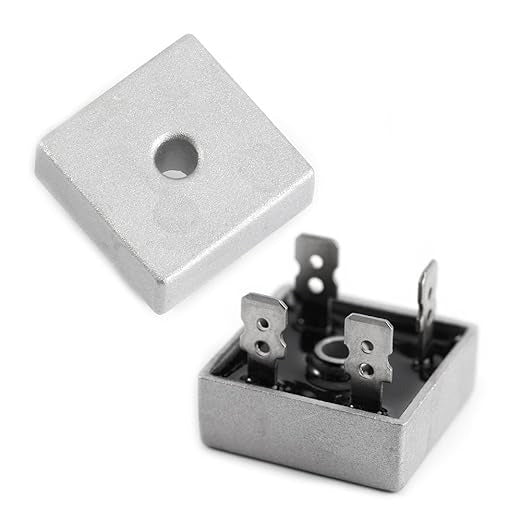

El KBPC5010 Puente Rectificador 50A 1000V es un puente rectificador de alta potencia capaz de manejar hasta 50A de corriente y soportar voltajes de hasta 1000V. Este componente está diseñado para convertir la corriente alterna (CA) en corriente continua (CC), un proceso esencial en numerosas aplicaciones electrónicas. Su diseño robusto y su capacidad para gestionar altos niveles de corriente y voltaje lo hacen adecuado para entornos industriales y aplicaciones que requieren una rectificación eficiente y confiable.

El KBPC5010 Puente Rectificador 50A 1000V se utiliza comúnmente en fuentes de alimentación, cargadores de baterías, sistemas de energía solar, y equipos industriales donde se necesita convertir la energía CA de la red eléctrica en CC. Gracias a su alta capacidad de corriente y voltaje, este puente rectificador es ideal para aplicaciones de alta potencia y uso continuo, asegurando una operación estable y eficiente en condiciones de carga intensa.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: KBPC5010
• Voltaje máximo: 1000V
• Corriente máxima: 50A
• Capacitancia de unión típica: 300pF
• Resistencia térmica: 1.5  K/W
• Temperatura de Trabajo: -55 a 150 °C
• Dimensiones: 28.5 mm x 28.5 mm x 11mm
• Peso: 17.4g

NFORMACIÓN ADICIONAL

Consejos para la conexión del puente rectificador KBPC5010 :

• Polaridad

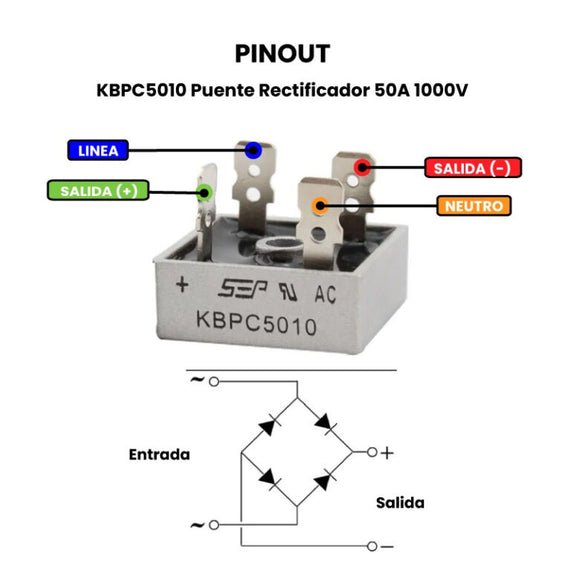

  • Asegúrate de conectar correctamente la polaridad de la entrada de corriente alterna (CA) y la salida de corriente continua (CC). Los puente rectificadores convierten la corriente alterna en corriente continua, por lo que es importante conectar la entrada de CA correctamente a los terminales marcados como «AC» y la salida de CC a los terminales marcados como “+” y “-“.

• Disipación de calor:

  • Debido a que el puente rectificador puede manejar corrientes relativamente altas, es importante asegurarse de que esté adecuadamente refrigerado para evitar el sobrecalentamiento. Puedes usar disipadores de calor y/o ventiladores para ayudar a disipar el calor generado durante el funcionamiento.

• Conexiones seguras

  • Asegúrate de que todas las conexiones estén bien aseguradas y aisladas para evitar cortocircuitos o conexiones sueltas que puedan causar problemas eléctricos o dañar el dispositivo.

• Capacitores de filtro

  • Si estás utilizando el puente rectificador en una fuente de alimentación, es posible que también necesites agregar capacitores de filtro en la salida de CC para suavizar la forma de onda y reducir el ruido.

• Consultar el datasheet

  • Siempre es recomendable consultar el datasheet del KBPC2506 o cualquier otro componente que estés utilizando para comprender completamente sus características y requisitos de conexión. Esto te ayudará a asegurarte de que estás utilizando el dispositivo de manera adecuada y segura.
