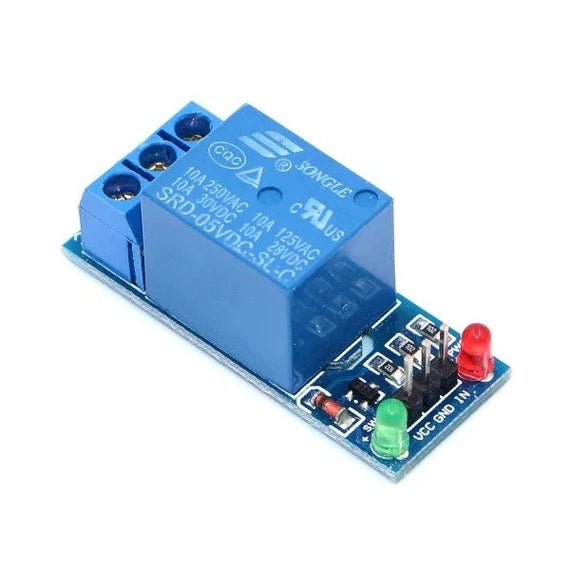

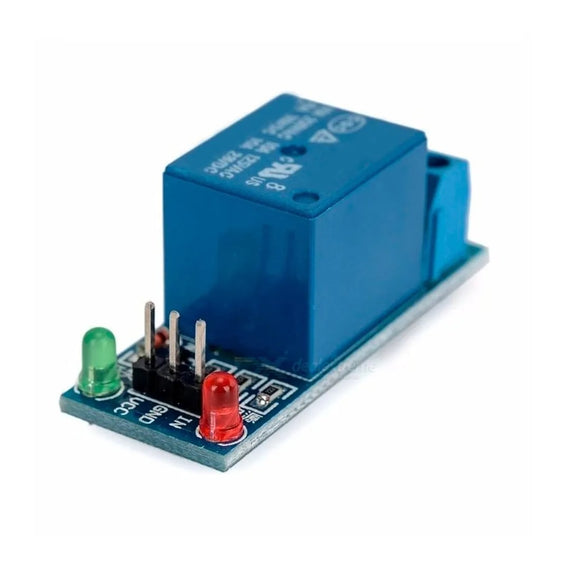

Módulo 1 relevador para conmutación de cargas de potencia. Los contactos de los relevadores están diseñados para conmutar cargas de hasta 10 A y 250VAC (30VDC), aunque recomendamos dejar un márgen hacia abajo de estos límites.

El modulo provee la electrónica necesaria para manejar la bobina del relevador y  la señal de control puede provenir de cualquier circuito de control TTL o CMOS como un microcontrolador o tarjeta arduino.

Características del Módulo 1 relevador:

• 1 canal accionado por corriente con circuito de control por transistor.
• Relevador (Relay) de 1 polo 2 tiros
• El voltaje de la bobina del relé es de 5 VDC
• Led indicador para cada canal (enciende cuando la bobina del relé esta activa)
• Activado mediante corriente: el circuito de control debe proveer una corriente de 15 a 20 mA
• Puede controlado directamente por circuito lógicos

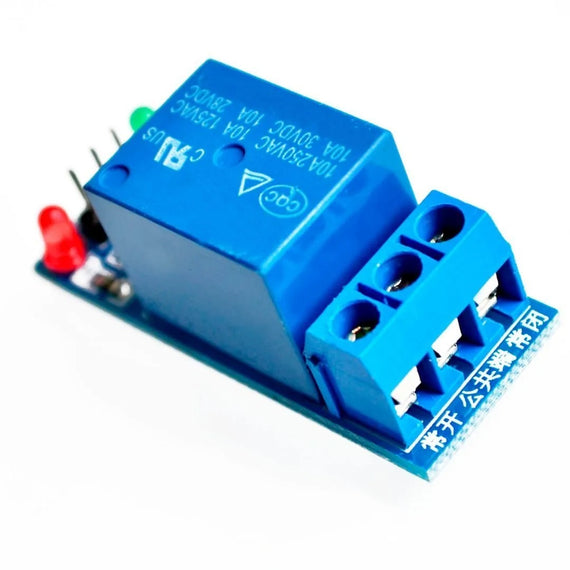

• Terminales de conexión de tornillo (clemas)
• Terminales de entrada de señal lógica con headers macho de 0.1″
